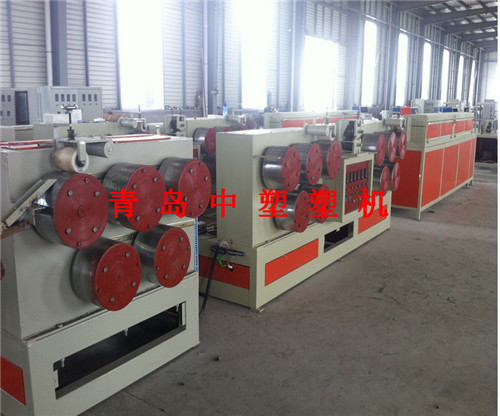

PET打包带生产线


PET打包带生产线


一.打包带设备的基本组成
    1.螺旋上料系统    2套
    2.PET干燥系统     2套(热风干燥)
    3.螺杆挤出机     1套
    4.换网装置      1套
    6.一出一模具     1套
    7.水槽             2个 (不锈钢)
    8.第—拉伸预热机组  1套
    9.远红外线加热箱   1套
    10.第二拉伸机压花冷却机组 1套
    11.第三牵引机  1套
    12.单工位收卷机     1套
    13.奥利特变频器
    b.低压电器采用得力西品牌
    c.仪表(常州高崎)

二、打包带设备概述
    1.螺旋上料系统(套)
    功率:2.2KW
    2.PET干燥系统(套)
    1)干燥机总功率:20KW
    2)干燥加热:18KW
    3)干燥容量:400-700kg
    3.PET-SJ75/30单螺杆挤出机
    1)机架采用型钢焊接而成,有较高的钢性。
   2)齿轮箱(常州齿轮箱)
  产品没计采用ZBJLl9009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度为GBl0095—88.6级,齿面硬度HRC54-62,在空心轴输出端配置有超规格的推力轴承,承受螺杆的工作后坐力。轴承和油封等主要标准件皆采用国内优质产品。整机承载能力较高,传动平稳、噪音低、效率高。
    a)减速比: 1:16
    b)输入功率:1 8.5KW(华力电机)
    c)采用硬齿面磨削齿轮
4)料筒及螺杆
    1)料筒及螺杆材料均为:38CrMoAIA
    2)氮化深度:0.5~0.6mm
    3)螺杆螺棱表面粗糙度:0.4urn
    4)螺杆长径比:30:l
    5)料筒内表粗糙度:0.8 um
 5)加热圈
    1)用8组铸铝加热器
    2)加热器电源:3~AC380V,50HZ
 6)主电机
    1)电机功率:1 8.5kw
    2)电源:3~AC380V.50HZ
    3)电机同步转速:1 500rpm
 7)机头法兰
    I)锻45#钢精加工而成
    2)表面镀烙处理
8)换网装置                  1套
9)电器控制柜
  1)变频调速器
  2)温度控制区:1 0区
  3)独立控制柜
10)机头模具
  1)打包带坯成型模具
11)不锈钢冷却水槽
